380V 180 Rám 5,5KW Servo Motor
Séria HB obsahuje prirodzene chladené synchrónne motory s permanentným magnetom, ktoré odvádzajú teplo cez povrch motora a podporujú stupeň ochrany IP67. S kapacitou preťaženia 350 % bez námahy zvláda vysoké-požiadavky krútiaceho momentu pri zaťažení, čím výrazne zvyšuje efektivitu výroby.
DEFINÍCIE KONCOViek HB
Poznámka:Schematický diagram je len orientačný. Informácie o príslušnom vzťahu a veľkosti s motorom nájdete na príslušnom vzťahu a na výkrese. Venujte pozornosť zrkadlovému vzťahu medzi stranou motora a stranou kábla.
▉380V / 5,5kW (180 rám)
|
Položka (HB-XXXXXXXXXX) |
HB180-35015EBD3-W (s brzdou) |
HB180-35015EBD1-W (Bez brzdy) |
|
Menovitý výkon (W) |
5500 |
|
|
Menovitý prúd (A) |
20.6 |
|
|
Maximálny prúd (A) |
51.5 |
|
|
Menovitý krútiaci moment (N·m) |
35 |
|
|
Maximálny krútiaci moment (N·m) |
87.5 |
|
|
Zotrvačnosť rotora (10-4·kg·m²) |
118 |
109 |
|
Menovitá rýchlosť (ot./min.) |
1500 |
|
|
Maximálna rýchlosť (ot./min.) |
3000 |
|
|
Menovité napätie (V) |
380 |
|
●Rozmery produktu (jednotka: mm)
HB180-35015EBD3-W (brzda)
HB180-35015EBD1-W (Bez brzdy)
Špeciálna funkcia
UŽÍVATEĽSKÉ-PRIŤATELSKÉ
Inovatívny a kompaktný dizajn výrazne zlepšuje použiteľnosť a pohodlie.
Motor je v súlade s požiadavkami NEC a CEC a je vybavený ochrannými funkciami proti preťaženiu a prehriatiu-.
Na ochranu motorov s rôznymi záťažami nastavte zosilnenie ochrany motora proti preťaženiu na základe kapacity preťaženia motora. Vo všeobecných podmienkach použite predvolený zisk. Keď však nastane jedna z nasledujúcich podmienok, zmeňte zosilnenie na základe skutočnej teploty motora:
※ Motor pracuje v prostrediach s vysokou teplotou.
※Motor je v cyklickom pohybe s krátkym pohybovým cyklom a častým zrýchľovaním/spomalovaním. Pozrite si nasledujúcu krivku inverzného časového oneskorenia pre ochranu motora proti preťaženiu.
Moment zotrvačnosti zaťaženia
Zaťažovací moment zotrvačnosti predstavuje zotrvačnosť zaťaženia. Väčší moment zotrvačnosti zaťaženia znamená pomalšiu odozvu, čo môže mať za následok nestabilný pohyb. Prípustný zaťažovací moment zotrvačnosti motora je obmedzený. Limit sa mení v závislosti od jazdných podmienok servomotora.
Ak moment zotrvačnosti záťaže prekročí prípustnú hodnotu, môže sa počas spomaľovania vyskytnúť výstraha prepätia. Servopohon so zabudovaným-brzdným odporom môže generovať výstrahu preťaženia. V prípade takýchto upozornení vykonajte jedno z nasledujúcich opatrení:
※Znížte limitnú hodnotu krútiaceho momentu.
※ Znížte rýchlosť spomalenia.
※Znížte maximálnu rýchlosť.
Nainštalujte externý brzdný odpor, ak výstrahu nemožno vymazať pomocou vyššie uvedených opatrení.

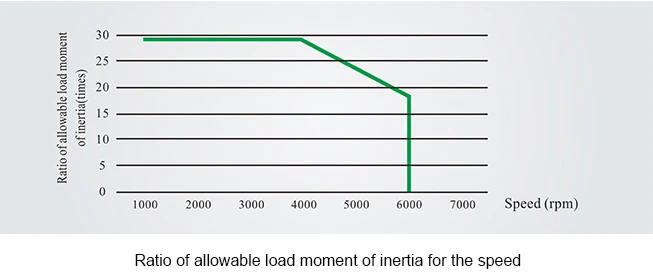

Nasledujúci obrázok znázorňuje vzťah medzi pomerom prípustného momentu zotrvačnosti záťaže a rýchlosťou pri použití serva bez zabudovaného-regeneračného odporu alebo externého brzdného odporu. (Nasledujúci obrázok zobrazuje referenčné hodnoty pri spomalení pri vstupe 200 VAC a krútiacich momentoch vyšších ako menovitý krútiaci moment.)
Keď je servojednotka využívaná záťažou, ktorej moment zotrvačnosti prekračuje povolenú hodnotu, môže sa spustiť alarm prepätia.

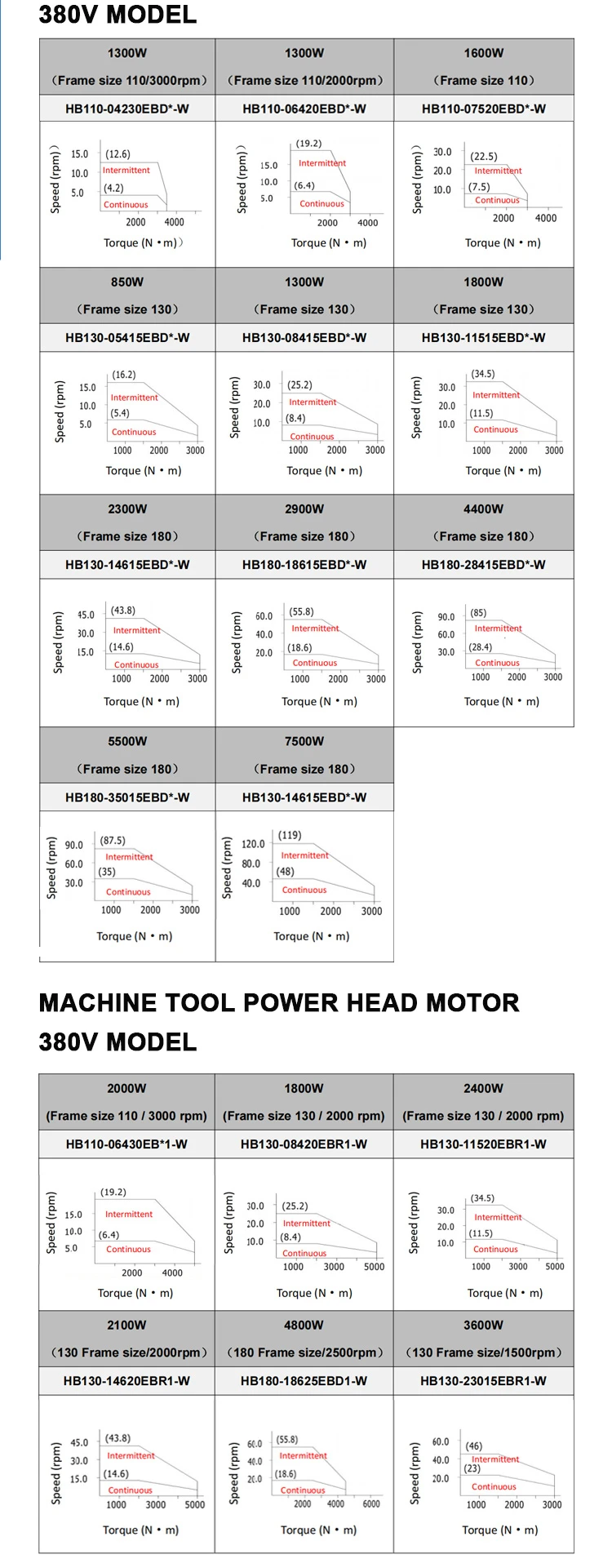

hB MOTOR MOTOR{{0}CHARAKTERISTIKA RYCHLOSTI
